户外交流高压三相连动自动跌落式分段器

所属分类：配电自动化馈线终端（FTU）

产品简介

户外交流高压跌落式分段器（以下简称分段器），适用于交流50Hz，额定电压12kV三相配电系统，配合重合器或具有重合功能的断路器使用，用来自动隔离故障线路区段，使无故障线路区段正常供电。本分段器可以根据用户需要对启动电流大小、及启动电流出现的次数即计数次数现场调整，本分段器可以单相安装分相控制亦可三相连动整体安装实现分闸连动。

产品详情

户外交流高压三相连动跌落式自动分段器的概述

RDK-12/200-10、RDK-27/200-10、RDK-40.5/200-10型系列户外交流高压三相连动跌落式自动分段器是我公司根据国内外市场需求，结合国际最新技术研制开发的高压开关设备，适用于额定电压10-40.5kV、交流50Hz的三相电力系统。与重合器(或具有重合闸功能的断路器)配合使用，自动隔离故障区段，使无故障区段正常运行的自动保护开关。分段器具有记忆复位功能，即分段器能够记住故障电流出现次数的时间(记忆时间)，分段器每次计数后，恢复到计数前初始状态所需要的时间(复位时间)。

分段器自动跌落分闸必需具备三个条件：

第一、故障电流超过整定的额定启动电流值；第二、计数次数达到整定值(1、2、3、4次)；第三、线路失压，线路电流低于300 mA，三者缺一不可，才能自动分闸。

RDK系列户外交流高压三相连动跌落式自动分段器采用微电脑控制及操作分闸机构。无须外加辅助电源。

户外交流高压三相连动跌落式自动分段器的使用环境条件

1、环境温度：-40℃～+60℃，日温差变化范围不大于25K；

2、海拔高度：RDK-12/200-10：2000 m，RDK-40.5/200-10：1000m；

3、风压：不大于700Pa；

4、外绝缘污秽等级：RDK-12/200-10：Ⅳ，(最小公称爬电比距42.5mm/kV)
RDK-40.5/200-10：Ⅲ，(最小公称爬电比距23.7mm/kV)；

5、覆冰厚度：不超过1mm

户外交流高压三相连动跌落式自动分段器的主要技术参数

序号	名称	单位	RDK-12/315	RDK-12/200	RDK -40.5/200
1	额定电压	KV	12	12	40.5
2	额定电流	A	315	200	200
3	额定频率	Hz	50	50	50
4	额定启动电流	A	8~500A	8~400A	8~400A
5	额定短时耐受电流	KA	10	10	10
6	额定短路持续时间	s	4	1	1
7	额定峰值耐受电流	KA	25	16	20
8	计数次数	time	1, 2, 3	1, 2, 3,4	1, 2, 3,4
9	最长记忆时间(最长复位时间)	S	15	20	20
10	额定启动电流允许偏差	%	±10	±10	±10
11	分闸动作时间	ms	≤180	≤200	≤200
12	主回路电阻	μ Ω	≤300	≤400	≤400
13	机械寿命	Time	500	500	500
14	接线端子额定水平方向静拉力	N	250	250	250
15	手动分闸力	N·m	≤4	——	——
16	额定雷电冲击耐受电压（相间及相对地）	KV	75	110	185
17	额定雷电冲击耐受电压（断口）	KV	85	110	220
18	额定lmin工频耐压（相间及相对地）	干试（KV ）	42	55	95
19	额定lmin工频耐压（断口）	干试（KV ）	48	55	110
20	控制回路lmin工频耐压	KV	2	2	2
21	启动电流（四档）及计数次数可调		——	有	有
22	三相连动及机构自动复位		——	有	有

户外交流高压三相连动跌落式自动分段器的主要结构及原理

1、主要结构：

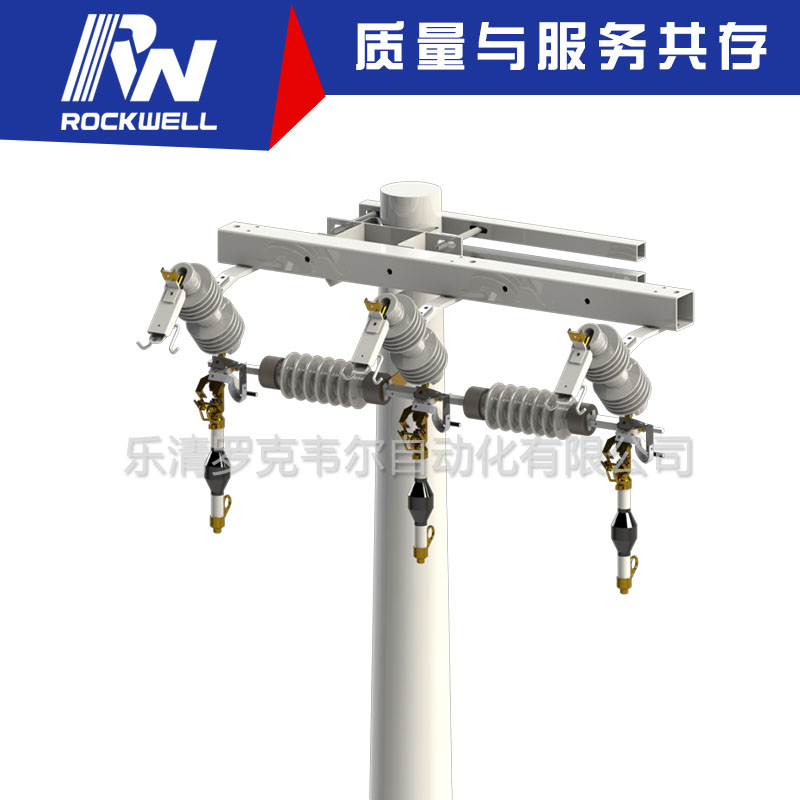

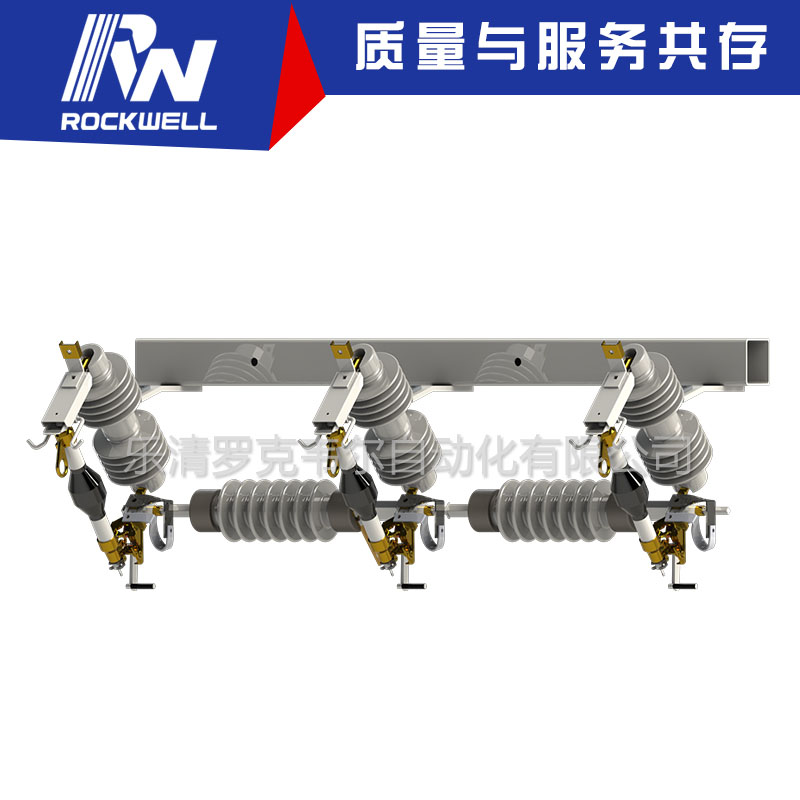

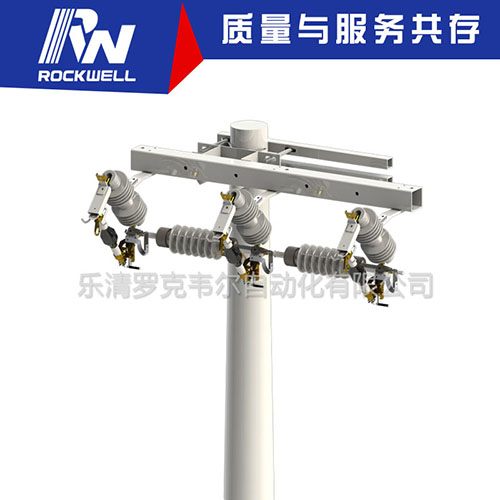

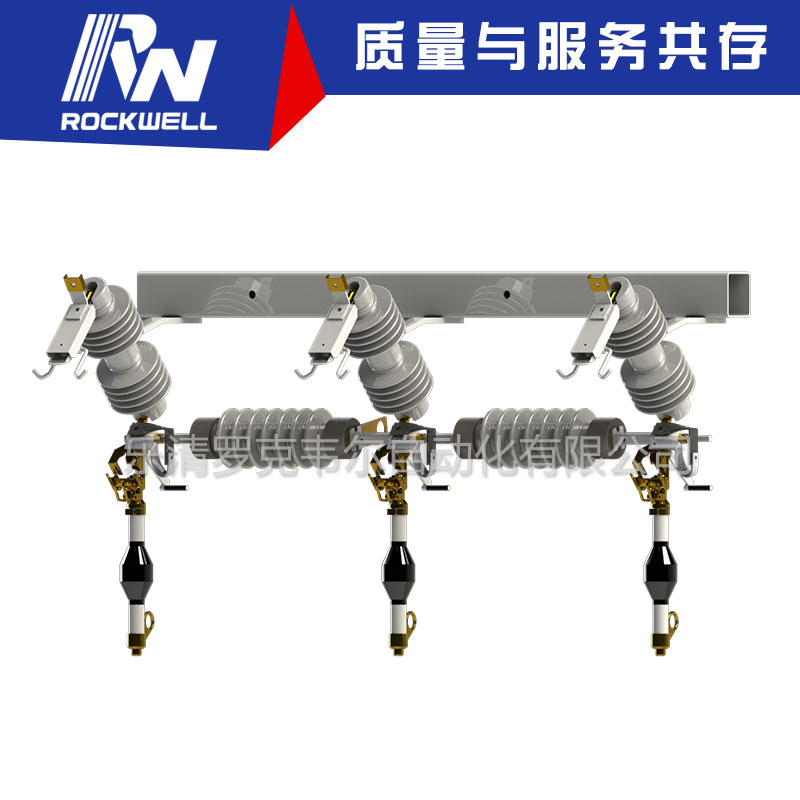

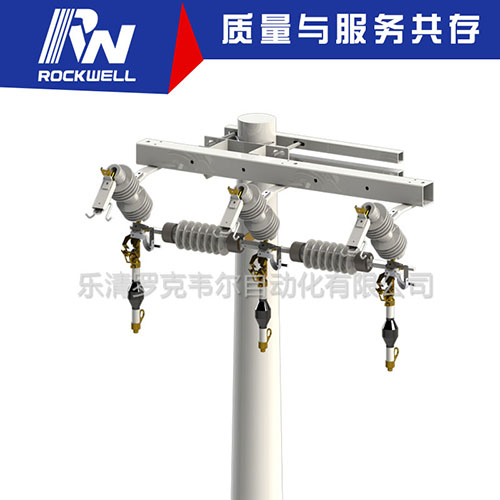

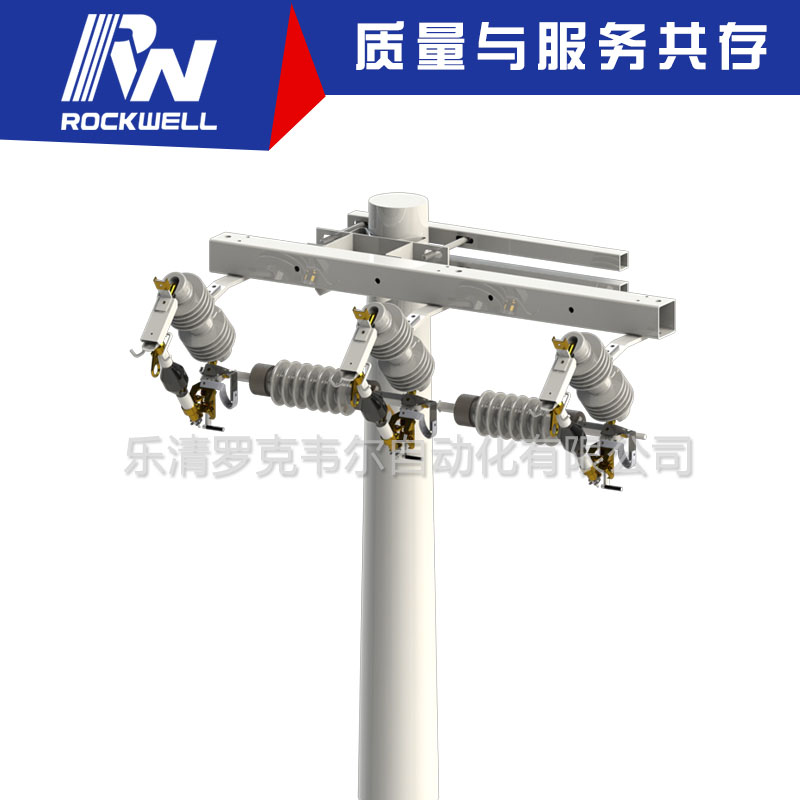

RDK系列户外交流高压三相连动跌落式自动分段器是一种单相分体组装式高压电器，安装于户外柱上。该产品由瓷瓶绝缘子、触头、导电杆组件等元件组成绝缘及一次导电系统；由电流互感器、电子控制器等元件组成二次控制系统，完成控制信息收集、整理、记忆及控制指令的输出。由储能式操作分闸机构、掣子等元件组成的脱扣动作系统。

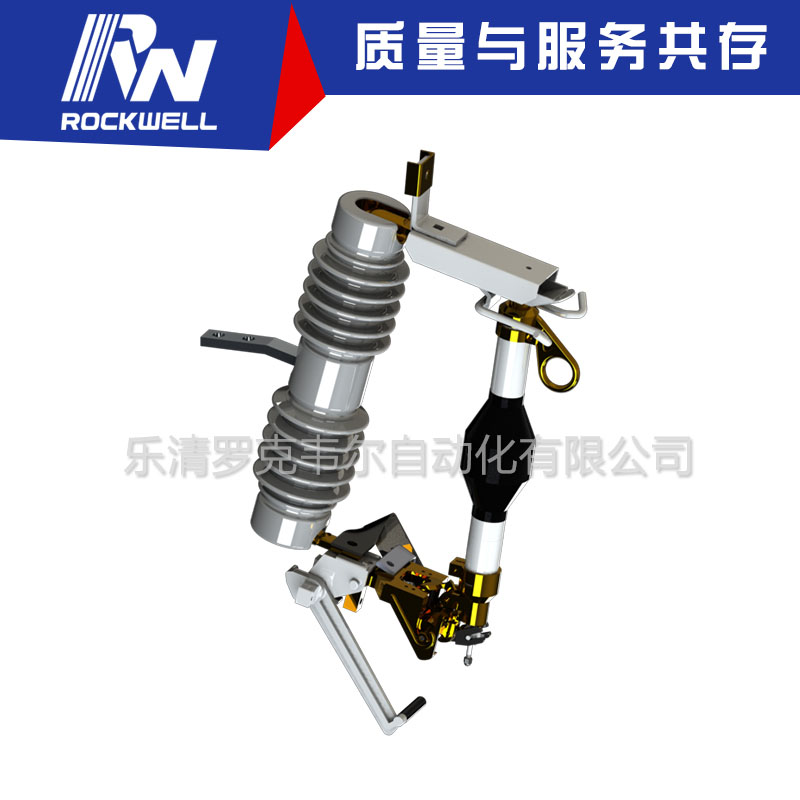

导电杆作为分段器的核心部件承担着电气控制和机构动作，主要由上动触头、导电管、电流互感器、控制板、脱扣机构、复位机构、下动触头等组成。

导电管的制造溶入了很多高新技术，其结构紧凑、控制精度高、动作稳定性强，是其它产品无法比拟的。其启动电流精度达到±10%，其防护指标到IP65以上，其机械寿命可远高出国家标准规定的500次，可达到1500次以上。

2、工作原理

分段器用操作杆合闸后，当线路出现大于整定的启动电流时，分段器中的电子控制器开始计数，当上一级开关跳闸，线路失压，线路中的电流低于300mA时，并完成了规定的计数次数(1、2、3、4次)后，控制器给出一个信号使机构的线圈启动，驱动已储能的机构之动铁心，使分离掣子分闸，导电机构组件跌落 (200ms内)，隔离故障区段，重合器(或断路器)成功地重合上无故障区段，将故障停电限制在最小范围，保证无故障线路的正常运行。如果是瞬时故障，则分段器可在记忆时间后恢复到故障前的状态。

本分段器的启动电流及计数次数按用户预先选定的规格在出厂前已经调试完成，但每只分段器设有四种启动电流和1至4次计数次数可供现场临时调整，调整的具体方法：首先卸下导电杆用内六角板手卸下螺钉，卸掉“上动触头”后可见红色拨码开关，其上端有四个白色拨动扭，其中1、2号拨动扭调整启动电流，3、4号拨动调整计数次数。其不同的组合可以得到不同的额定启动电流和计数次数。

户外交流高压三相连动跌落式自动分段器的主要技术特点

1、安装类似于跌落式熔断器，结构灵活、简单、操作方便、安全可靠。

2、可区分瞬时性故障和永久性故障。

3、可以自动隔离故障线路区段，确保无故障线路区段正常运行。

4、分段器自动分闸后有明显断口，可以迅速查出故障区段，利于配电运行维护。

5、分段器自动分闸后，操作机构具有自动复位功能，不用更换任何元件即可用操作杆手动合闸。

6、无保护死区。

7、防腐性能强，全天候运行。

8、性能价格比高。

9、免维护
